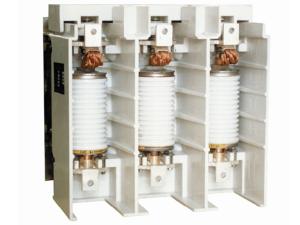

El Contactor de Vacío de Alto Voltaje JCZ9-7.2 (12)/400-4 es aplicable a sistemas eléctricos de triple fase con tensión nominal de 7.2 o 12 kV y frecuencia nominal de 50Hz. Es adecuado para trabajar como dispositivo de control y protección en subestaciones, plantas de energía, así como empresas mineras e industriales. Es especialmente adecuado a para cortar cargas importantes y para casos que requieren operaciones frecuentes.
Entorno de uso
1. Altitud: <1,000m
2. Temperatura Ambiente: -25℃~+40℃
3. Humedad relativa: Media diaria≤95%, media mensual≤90%
4. Nuestro producto puede resistir terremotos de 8 grados.
5. Puede aguantar entornos con contaminación del aire de Clase II.
6. El producto debería utilizarse en lugares sin fuertes temblores recurrentes.
7. Es adecuado para ser usado en entornos húmedos tropicales.
Parámetros Técnicos
| Ítem | Valor | |||
| Tensión Nominal kV | 7.2 | 12 | ||
| Corriente Nominal A | 400 | 400 | ||
| Corriente Nominal de Corte A | 3200 | 3200 | ||
| Nominal Cerrando Corriente kA | 5 | 5 | ||
| Corriente de corte extrema kA | 5 | 5 | ||
| Corriente Nominal Soportada a Corto Periodo y Duración kA; s | 4; 4 | 4; 4 | ||
| Corriente Dinámicamente Estable y Tiempo del recorrido de flujo kA; s | 10; 0.3 | 10; 0.3 | ||
| Tensión Alterna Soportada 1min kV | 32 | 42 | ||
| Tensión Soportada de impulsos tipo rayo (Máximo valor) kV | 60 | 75 | ||
| Corriente media onda permitida (Máximo valor) kA | 50 | 50 | ||
| Tiempo de Cierre ms | ≤ 150 | ≤ 150 | ||
| Tiempo de Apertura ms | ≤ 60 | ≤ 80 | ||
| Cantidad de contactos auxiliares (pares) | 5 abrir; 5 cerrar | 5 abrir; 5 cerrar | ||
| Tipo de mantenimiento | Bloqueo mecánico | Sin bloqueo | Bloqueo mecánico | Sin bloqueo |
| Vida mecánica (Veces) | 300,000 | 1,000,000 | 300,000 | 1,000,000 |
| Tensión de Operación (V) | -220 | Cerrando corriente: 4.5A; Abriendo corriente: 1.7A |
-220 | Cerrando corriente: 4.5A; Abriendo corriente: 1.7A |
| -110 | Cerrando corriente: 8.9A; Abriendo corriente: 2.5A |
-110 | Cerrando corriente: 8.9A; Abriendo corriente: 2.5A |
|
| -220 | Cerrando corriente: 3.96A; Abriendo corriente: 1.6A |
-220 | Cerrando corriente: 3.96A; Abriendo corriente: 1.6A |
|
Somos un fabricante y proveedor especialista de contactor de vacío de alta tensión en China. También ofrecemos interruptores automáticos de vacío para protección del generador, interruptores automáticos de alta tensión, caja de distribución con cubierta metálica y aislamiento de gas, y aparamentas con aislamiento de gas (GIS), etc.
