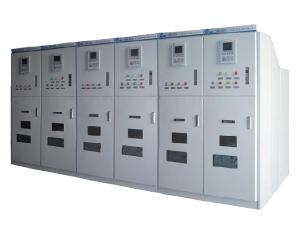

La caja de distribución con cubierta metálica y aislamiento de gas (C-GIS) XGN-40.5 se utiliza para recibir y distribuir potencia eléctrica en sistemas con canal eléctrico único AC, triple fase, con tensión nominal de 40.5KV y frecuencia de 50Hz. Puede también encargarse del control, protección, medición, monitorización y comunicación cuando el sistema de potencia opera con normalidad o defectuosamente. Este equipamiento de interiores es principalmente usado en sistemas eléctricos de plantas de energía, subestaciones, empresas mineras e industriales, metro, iluminación de ferrocarril, altiplano de ferrocarril, etc. Como apenas necesita mantenimiento, es adecuado para utilizarse particularmente en lugares con duras condiciones de funcionamiento, alta humedad y mucha suciedad.
Parámetros Técnicos
| Ítem | Unidad | Valor | ||
| Corriente Nominal | A | 630, 1250, 1600, 2000 | ||
| Tensión Nominal | kV | 40.5 | ||
| Frecuencia Nominal | Hz | 50 | ||
| Máxima Corriente Nominal Soportada (Máximo valor) | kA | 80 | ||
| Corriente de Cierre de Cortocircuito Nominal (Máximo valor) | ||||
| Corriente de corte nominal de cortocircuitos (Valor Válido) | kA | 31.5 | ||
| Corriente Nominal Soportada a Corto Periodo (Valor Válido) | ||||
| Duración de Cortocircuito Nominal | s | 4 | ||
| Nivel de Aislamiento Nominal | Tensión Nominal soportada de impulso tipo rayo (Máxima) | De fase a tierra, De fase a fase | kV | 185 |
| Corte de aislamiento | 215 | |||
| Tensión Alterna Soportada (Valor Válido) 1min | De fase a tierra, De fase a fase | 95 | ||
| Corte de aislamiento | 118 | |||
| Bucle auxiliar de control | Tensión Nominal | V | DC: 110, 220 | |
| AC: 110, 220 | ||||
| Tensión Alterna Soportada 1min | 2000 | |||
| Presión Nominal del Gas SF6 a 20℃ | MPa | 0.04 | ||
| Presión Máxima del Gas SF6 a 20 ℃ | MPa | 0.06 | ||
| Presión Máxima del Gas SF6 a 20 ℃ | MPa | 0.02 | ||
| Tasa anual de fugas de gas | |
≤0.5% | ||
| Vida mecánica del Interruptor de aislamiento | Veces | 2000 | ||
| Vida mecánica de la toma de tierra | Veces | 2000 | ||
| Dimensiones (An×P×Al) | mm | 600×1400×1880 | ||
| Clase de Protección | Cuerpo del armario: IP4X | |||
| Cámara de gas: IP65 | ||||
Servicio Medioambiental
1. Esta aparamenta debería utilizarse en lugares interiores alejados del fuego o peligro de explosión, corrosiones químicas o fuertes temblores.
2. La temperatura Ambiente debería ser dentro de un rango entre -25℃ a +40℃.
3. La altitud no debería exceder 3,000 metros.
4. La media diaria de humedad relativa debería ser menor del 95% y el valor mensual no debería ser más grande de 90%.
5. La amplitud electromagnética inducida de la interfaz en el sistema secundario no debería exceder 1.6 kV.
6. El Intensidad sísmica no debería exceder 8 grados.
Nota: cuando el producto necesita trabajar en entornos con diferentes condiciones a las citadas, los clientes deberían contactar con nosotros.
BBE es un fabricante y proveedor experimentado de caja de distribución con cubierta metálica y aislamiento de gas en China. Nuestra compañía proporciona una gran gama de productos como interruptores automáticos de vacío para exteriores, aparamentas de baja tensión, aparamentas con cubierta metálica extraíble y más.
