Con tensión nominal de aislamiento de 800V, el Interruptor automático con cubierta de plástico BBM30 es aplicable a cuadrículas de potencia con tensión nominal AC de 690 V o menos, la corriente nominal de 16 A a 630 A, y frecuencia nominal de 50 Hz. Es utilizado para distribuir energía eléctrica y proteger la fuente de alimentación en el circuito de peligros causados por sobrecargas, cortocircuito, baja tensión y otros fallos. Bajo condiciones normales, puede ser usado para conversiones infrecuentes de lineas y arranques de motores no esperado. Nuestro producto se caracteriza por ser pequeño, con capacidad de corte, sin arcos volátiles, resistencia a vibraciones, etc. De acuerdo con la capacidad de corte nominal extrema de cortocircuito, el interruptor automático esta dividido en tipos B (Tipo Standard), tipo J (con capacidad de corte relativamente alta), y tipo G (alta capacidad de corte).
Entornos de trabajo
1. Altitud: ≤2,000m
2. Temperatura Ambiente: -5℃~+40℃
3. Máx. Inclinación: 22.5°
4. Grado de contaminación: 3
5. Categoría de Instalación: Ⅲ
6. El producto debería utilizarse en lugares en los que no llueve o nieva. No deberían tener peligro de explosión, ni gases o suciedad que pueda corroer el metal y destrozar la instalación.
Parámetros Técnicos
| Modelo | BBM30-100W | BBM30-225W | BBM30-400W | BBM30-630W | |||||||||

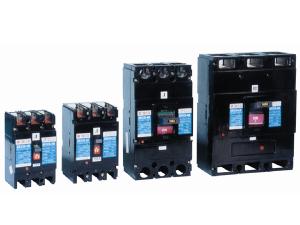

| Apariencia |  |
 |
 |
 |
|||||||||
| Corriente Continua Nominal | Iu (A) | 100 | 225 | 400 | 630 | ||||||||
| Corriente Nominal T=40ºC | In (A) | 16, 20, 32, 40, 50, 63, 80, 100 | 100, 125, 160, 180, 200, 225 | 250, 315, 350, 400 | 400, 500, 630 | ||||||||
| Número de Polos | 3, 4 | 3, 4 | 3, 4 | 3, 4 | |||||||||
| Tensión Nominal de Aislamiento | Ui (V) | 800 | 800 | 800 | 800 | ||||||||
| Tensión de trabajo Máxima Nominal | Ue (V) | 690 | 690 | 690 | 690 | ||||||||
| Número de operaciones | |
Energizado 1500; No Energizado 8500 |
Energizado 1000; No Energizado 7000 | Energizado 1000; No Energizado 4000 | Energizado 1000; No Energizado 4000 | ||||||||
| Nivel de Capacidad de corte | B | J | G | B | J | G | B | J | G | B | J | G | |
| Capacidad de corte AC400V | Icu (kA) | 35 | 50 | 80 | 35 | 50 | 80 | 50 | 65 | 100 | 50 | 65 | 100 |
| Ics (kA) | 25 | 35 | 50 | 25 | 35 | 50 | 35 | 42 | 65 | 35 | 42 | 65 | |
| Capacidad de corte AC690V | Icu (kA) | -- | -- | 20 | -- | -- | 20 | -- | -- | 20 | -- | -- | 20 |
| Ics (kA) | -- | -- | 10 | -- | -- | 10 | -- | -- | 10 | -- | -- | 10 | |
| Categoría de Uso | A | A | A | A | |||||||||
| Dimensiones 3 polos (mm) | L | 155 | 155(155) | 165 | 165(165) | 257(257) | 275(275) | ||||||
| W | 90 | 90(120) | 105 | 105(140) | 139(183.5) | 210(280) | |||||||
| H | 86 | 104(104) | 110 | 127(127) | 155(155) | 155(155) | |||||||
| Peso | Kg | 1.4 | 1.7 | 2.3 | 2.8 | 6.6 | 10.5 | ||||||
Nuestra compañía es un fabricante y proveedor chino de interruptor automático encajonado en plástico moldeado. También ofrecemos interruptores automáticos de vacío para exteriores (transformador de corriente incorporado), interruptores automáticos de aire, aparamenta de baja tensión extraíble, contactor de vacío de alta tensión y más.
