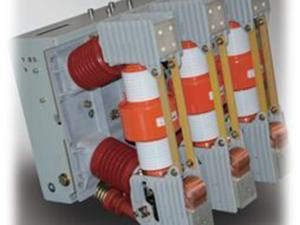

El disyuntor de vacío ZN12-12 es un interruptor trifásico de corriente alterna de 50Hz para interiores. Su voltaje nominal alcanza los 12V. Este producto suele usarse para controlar o protger interruptores en plantas de energía eléctrica, subestaciones y otros sistemas de transmisión y distribución de energía eléctrica. Es especialmente útil para interrumpir cargas potentes o ante procedimientos de interrupción frecuente.
Características del disyuntor de vacío para generadores ZN12-12
1. El disyuntor es fácil de construir y consiste básicamente de un interruptor de vacío, un mecanismo de operación y un sistema de apoyo.
2. Capacidad de corte fuerte y funciones completas.
3. Vida útil larga con capacidad de corte de 20.000 veces para los tipos I-IV y de 10.000 veces para los tipos V-X.
4. Dispostivo de protección contra exceso de voltaje disponible, sin riesgo de explosión.
| Nombre | Unidad | Modelo | |||||||||
| I | II | III | IV | V | VI | VII | VIII | IX | X | ||
| Tensión asignada | 12 | ||||||||||
| Intensidad asignada | 1250 | 1600 | 2000 | 2500 | 1600 | 2000 | 3150 | 1600 | 2000 | 3150 | |
| Poder de corte de cortocircuitos asignado | 31.5 | 40 | 50 | ||||||||
| Intensidad dinámica asignada (pico) | 100 | 130 | 140 | ||||||||
| 4S intensidad térmica de corta duración (50kA/3s) | 31.5 | 40 | 50 | ||||||||
| Pico de poder de cierre asignado | 100 | 130 | 140 | ||||||||
| Capacidad de corte de cortocircuitos asignada | 50 | 30 | 12 | ||||||||
| Secuencia de operación asignada | Apertura-0,3s-cierre/apertura-180s-cierre/apertura | Apertura-0,3s-cierre/apertura-180s-cierre/apertura | |||||||||
| Tensión de resistencia al impulso eléctrico asignada (onda completa) | KV | 75 | |||||||||
| Tensión de resistencia poder-frecuencia asignada en el corto plazo (1min) | KV | 42 | |||||||||
| Tiempo de cierre | ms | ≤75 | |||||||||
| Tiempo de apertura | ms | ≤60 (50 ) | |||||||||
| Vida útil | veces | 20000 | 10000 | ||||||||
| Capacidad de corte de intensidad asignada | veces | 20000 | 10000 | ||||||||
| Potencia del motor de almacenamiento de energía | W | 275 | |||||||||
| Tensión asignada del motor de almacenamiento de energía | V | ≈110 220 | |||||||||
| Duración del almacenamiento de energía | s | ≤15 | |||||||||
| Tensión asignada del cierre del electroimán | V | ≈110 220 | |||||||||
| Tensión asignada de la apertura del electroimán | V | ≈110 220 | |||||||||
| Tensión asignada de la liberación por puente de la energía almacenada | V | ≈110 220 | |||||||||
| Tensión asignada de la liberación sin tensión | V | ≈110 220 | |||||||||
| Intensidad asignada de la liberación de corriente en exceso | A | 5 | |||||||||
| Intensidad asignada del interruptor auxiliar | A | Corriente alterna:10; corriente continua:5 | |||||||||
