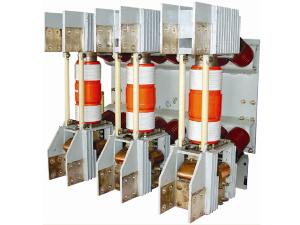

Interruptor automático de vacío para protección del generador ZN105-12/T6300-80

Inicio » Productos » Interruptor automático de vacío para protección del generador » Interruptor automático de vacío para protección del generador ZN105-12/T6300-80
inquiry form

El Interruptor automático de vacío para proteger el generador ZN105-12/T6300-80 fue generado por nuestra compañía en 2003 basándonos en la tecnología de German Siemens's 3AF (interruptor automático de vacío de serie nacional ZN12-12). Es un producto con carga de gran capacidad y alta corriente nominal (6,300A) y de capacidad de corte (80kA).

Características
1. El rendimiento técnico de este equipamiento de interiores con alta tensión AC ha alcanzado los niveles avanzados de ámbito internacional. Su tensión nominal y frecuencia son 12kV y 50Hz respectivamente.

2. Equipado con cámara de extinción de arco de la nacional Factory 777, nuestro producto es adecuado para proteger las salidas del generador.

3. Adopta un diseño integrado con mecanismo de operación e interruptor. El almacenamiento utiliza energía elástica y el mecanismo de operación puede ser controlado por AC, DC o manual.

4. Razonablemente diseñado, este producto tiene muchas ventajas, como una gran habilidad de corte, funciones de operación completa, larga vida mecánica, sin riesgo de explosión, etc. Es adecuado para ser usado como interruptor de control y protección en plantas de energía, grandes subestaciones, así como importantes empresas mineras e industriales.

5. Con un excelente rendimiento de aislamiento, este producto puede ser utilizado en áreas de interior con condiciones de suciedad de grado II.

Condiciones de entorno de uso
1. Altitud: ≤2,000m
2. Temperatura ambiente: -25℃~+40℃
3. Humedad relativa: media diaria≤95%, media mensual≤90%

Parámetros Técnicos

Ítem Unidad Valor
Tensión Nominal kV 12
Corriente Nominal A 6300
Corriente de corte nominal de cortocircuitos kA 80
Máxima Corriente Nominal Soportada kA 224
Corriente Nominal Soportada a Corto Periodo kA 80
Corriente de Cierre de Cortocircuito Nominal (Máxima) kA 224
Duración de Cortocircuito Nominal s 3
Número de veces de cortes de cortocircuitos de corriente nominal
5
Secuencia de operación Nominal
Cerrado Abierto -15min- Cerrado Abierto
Frecuencia Nominal Hz 50
Tensión Soportada de impulsos tipo rayo (Máxima) De fase a fase, De fase a tierra kV 75
Corte de vacío kV 85
Tensión Alterna Soportada 1min De fase a fase, De fase a tierra kV 42
Corte de vacío kV 50
Tiempo de Cierre ms 40-65
Tiempo de Apertura ms 35-65
Tiempo de corte ms 50-80
Vida mecánica Veces 4000
Potencia Nominal del motor de almacenamiento de energía W 550
Tensión Nominal del motor de almacenamiento de energía V ≈ 220
Tiempo de Almacenamiento de Energía s ≤ 15
Tensión Nominal del cierre y disparo electromagnético V 220
Corriente Nominal del cierre y disparo electromagnético A 2
Corriente Nominal del Interruptor auxiliar A AC10 DC5
Corriente de corte desfasada nominal kA 40
Número de veces de aperturas y cierres de carga nominal Veces 50
Componente DC de la corriente de corte nominal asimétrica % Media: 74
Máximo: 80
Componente DC de la corriente de corte nominal asimétrica desfasada % 50~60

Nuestra compañía es un fabricante y proveedor especialista de interruptores automáticos de vacío para protección del generador en China. Ofrecemos una gran variedad de productos como interruptores automáticos de aire, aparamentas de baja tensión con compartimiento fijos, aparamentas de cubierta metálica y aislamiento de gas, etc.
