Tanto el cuadro de distribución de iluminación PZ como el cuadro de distribución eléctrico PL se subdividen según su uso para interiores o exteriores. Los usos típicos son equipos eléctricos móviles, medición de energía eléctrica, además de la distribución de iluminación de varios edificios residenciales, torres, empresas, tiendas y escuelas, entre otros. Este producto también tiene las funciones de conversión, distribución, control y medición de energía, así como protección ante sobrecargas, cortocircuitos y pérdidas.

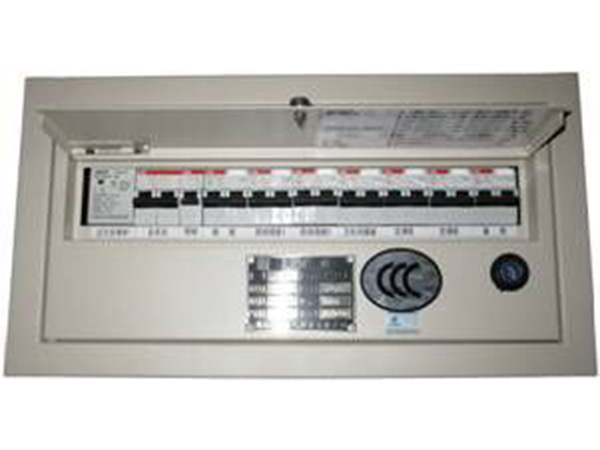

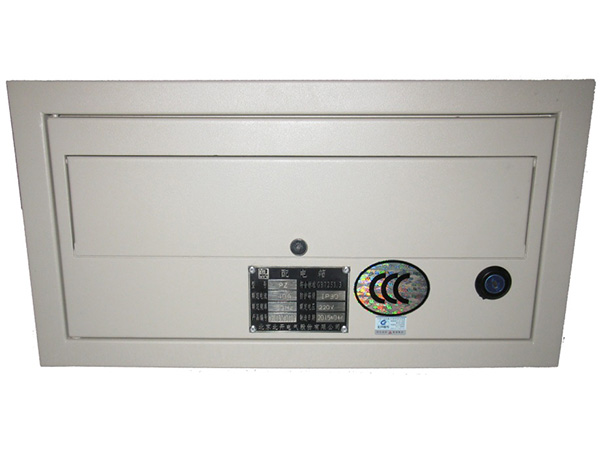

Características del cuadro de distribución de iluminación PZ
1.Tecnología sofisticada basada en principios simples. El cuadro de distribución contiene interruptores, una carcasa, una puerta transparente, una cubierta superior, una barra protectora con descarga a tierrra y conductores aislados.
2.El gabinete de distribución de energía cerrado para interiores tiene una estructura modular. La carcasa está hecha de una placa de acero laminada en frío de peso liviano y gran fuerza.
3.La puerta de plástico está fabricada con una resina ignífuga que ofrece un efecto retardante de las flamas efectivo.
4.El dispositivo eléctrico tiene 18mm de ancho y puede montarse en una guía estándar. Se ensambla a pedido y es fácil de desensamblar.
5.Varios dispositivos de protección están disponibles para prevenir pérdidas, choques eléctricos, cortocircuitos y sobrecargas.
6.El gabinete puede punzarse en sus caras superior, inferior, izquierda, derecha y trasera para facilitar el cableado.
7.La línea con marcado suave de múltiples hebras está conectada con un conductor de protección a tierra (PE) incorporado. Se provee una protección continua del circuito.
8.El gabinete cuenta con un revestimiento de polvo electrostático que asegura un exterior presentable y una resistencia fuerte a la corrosión. Su estructura interior está galvanizda para protegerla frente al óxido y la corrosión.
Ítem | Unidad | Parámetro |
Tensión asignada de trabajo | V | Corriente alterna: 380/220V |
Tensión de aislamiento asignada | V | Corriente alterna: 500V |
Tensión de resistencia al impulso eléctrico asignada | V | / |
Resistencia al cortocircuito asignada e intensidad asignada del embarrado principal | A | 250A/4.5KA |
Capacidad de corte del interruptor principal | KA | 4.5KA |
Intensidad asignada del interruptor y capacidad de corte de cortocircuitos operacional y máxima | A | 250A Icu=35KA Ics=18KA |
Tipo de exceso de tensión | Ⅲ | |
Tipo de material | Ⅲa | |
Tipo de polución | Grado | Grado 2 |
Distancia mínima en aire | mm | ≥5.5mm |
Distancia entre conductores | mm | ≥8mm |
Número de circuito saliente | pcs | 9 (o personalizable) |
Coeficiente de variación | K=0.8 | |
Nivel de protección para el hogar | IP30, panel de operación IP20C | |
Protección contra choques eléctricos | Clase I |
