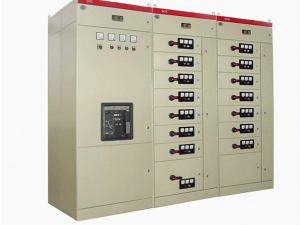

Subestación extraíble de tensión baja GCK
La subestación extraíble de tensión baja es apta para transformadores de distribución que operan con corriente alterna de 50~60HZ, voltaje nominal de trabajo de 380V, voltaje nominal de aislación de 660V y una corriente máxima de 1.600KVA. La subestación está equipada con un sistema de energía, de iluminación y de compensación reactiva así como un centro de control del motor. El gabinete estándar se diseña y fija con sistemas extraibles, para así cumplir con los requerimientos de una amplia variedad de usuarios. La subestación GCK cumple en su totalidad con el estándar internacional IEC439.
Características
1.Todas las partes estructurales del esqueleto de la subestación están fijadas con tornillos. Esto previene la deformación por soldadura y el desgaste residual.
2.Tiene una precisión elevada y es de uso universal, por lo que puede usarse en varios campos.
3.El producto es de clase IP3X cumple con los estándares GB4208 por lo que es seguro y confiable.
4.La fuerza mecánica alta de la subestación le permite adaptarse a varios cambios y requerimientos de rendimiento.
| Nombre | Unidad | Parámetro | |
| Tensión asignada de trabajo Ue | V (corriente alterna) | 380 | |
| Tensión de aislamiento nominal Ui | V (corriente alterna) | 660 | |
| Frecuencia de trabajo asignada f | Hz | 50~60 | |
| Embarrado principal (horizontal) | Intensidad asignada In | A | 1000~2500,3200 |
| Intensidad de resistencia de corto plazo asignada Icw | kA | 50 | |
| Pico asignado de intensidad de resistencia Ipk | kA | 105 | |
| Embarrado de distribución (vertical) | Intensidad asignada In | A | 1000 |
| Intensidad de resistencia de corto plazo asignada Icw | kA | 30 | |
| Pico asignado de intensidad de resistencia Ipk | kA | 63 | |
| Nivel de protección para el hogar | IP | IP40 | |
