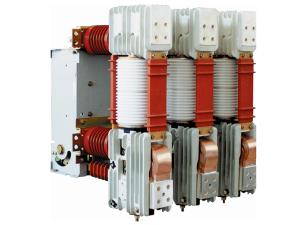

El interruptor automático de vacío para proteger el generador ZN65A-12/T3150-40 es un nuevo tipo de producto de larga duración desarrollado por nuestra compañía con tecnología de ultima generación nacional e internacional. Su corriente nominal de cortocircuito es de 40KA. En el test para cortes de distribución, el tiempo de corte para carga completa es superior a 50 y la vida mecánica alcanza las 60,000 veces. Este producto también supera el test de cortes de generador. El componente DC de corriente de corte no simétrica es más del 70%, el cual es una iniciativa nacional.
Este interruptor automático de vacío tiene una simple estructura que facilita y da más fiabilidad a las operaciones. Es muy fácil de mantener. Su mecanismo de operación utiliza un tipo de almacenamiento con energía elástica. Este producto no solo puede ser usado como dispositivo ordinario de protección para plantas de energía, subestaciones y otros sistemas de transmisión y distribución, sino que también puede ser utilizado para controlar y proteger algunos pequeños generadores de salida, fabricación de acero en horno eléctrico y otros equipamientos. Su rendimiento alcanza el nivel más alto que pueden obtener productos similares nacionales.
Entorno de uso
| Tipo ordinario | Altitud: <1,000m |
| Temperatura Ambiente: -25℃~+40℃ (-40℃ esta bien para productos especiales) | |
| Humedad relativa: Media diaria ≤95%, media mensual ≤90% | |
| Intensidad sísmica < 8 grados, sin fuegos, explosión, gases corrosivos, o fuertes temblores | |
| Tipo adecuado para cualquier condición de trabajo | El producto puede ser utilizado en lugares donde hay condensación y suciedad. |
Parámetros Técnicos
| Ítem | Unidad | Valor |
| Tensión Nominal | kV | 12 |
| Corriente Nominal | A | 1600 2000 2500 3150 |
| Corriente de corte nominal de cortocircuitos | kA | 40 |
| Máxima Corriente Nominal Soportada | kA | 100 |
| Corriente Nominal Soportada a Corto Periodo | kA | 40 |
| Corriente de Cierre de Cortocircuito Nominal (Máximo valor) | kA | 100 |
| Duración de Cortocircuito Nominal | s | 4 |
| Número de veces de cortes de cortocircuitos de corriente nominal | Veces | 50 |
| Secuencia de operación Nominal | O-0.3s-CO-180s-CO | |
| Frecuencia Nominal | Hz | 50 |
| Tensión Soportada de impulsos tipo rayo (Máximo valor) | kV | 75 |
| Tensión Alterna Soportada 1min | kV | 42 |
| Tiempo de Cierre | ms | 45-85(47±7) |
| Tiempo de Apertura | ms | 45-85(52±7) |
| Tiempo de corte | ms | ≤ 80 |
| Vida mecánica | Veces | 60,000 |
| Potencia Nominal del motor de almacenamiento de energía | W | 200 |
| Tensión Nominal del motor de almacenamiento de energía | V | AC, DC 110, 220 |
| Tiempo de Almacenamiento de Energía | s | ≤15 |
| Tensión Nominal del Cerrando y Apertura Electromagnética | V | AC, DC 110.220 |
| Corriente Nominal del Interruptor auxiliar | A | AC10, DC5 |
Como fabricante y proveedor profesional de interruptores automáticos de vacío en China, también ofrecemos contactor de vacío de alta tensión, aparamentas con cubierta metálica extraíble, interruptores automáticos de vacío para protección del generador, aparamenta con polo único para interiores, y muchos más.
