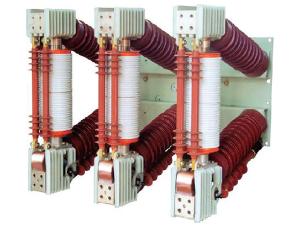

Interruptor automático de vacío ZN65A-40.5/T2000-31.5

Inicio » Productos » Interruptor automático de vacío para interiores » Interruptor automático de vacío ZN65A-40.5/T2000-31.5
inquiry form

El interruptor automático de vacío ZN65A-40.5/T2000-31.5 es un dispositivo interruptor de interior de alta tensión con voltaje nominal de 12KV AC y frecuencia nominal de 50Hz. Su mejor característica es que su vida mecánica puede alcanzar hasta las 120000 veces. Es adecuado para trabajar como dispositivo de control y protección en subestaciones, plantas de energía, así como empresas mineras e industriales. Es especialmente adecuado a para cortar cargas importantes y para casos que requieren operaciones frecuentes.

Este producto adopta un tipo de almacenamiento integrado con energía elástica y mecanismo de operación, el cual puede ser eléctricamente operado por AC, DC o manualmente. El producto tiene un sencillo mantenimiento y no tiene riesgos de explosión.

Se han tomado medidas efectivas en su diseño, en las partes seleccionadas, tratamiento de la superficie y otros aspectos. Por ejemplo, adopta un contacto con forma esférica para la conexión del tubo de vacío y la línea de salida superior, haciendo la circulación por el canal de vacío sea más razonable. La superficie del pin del eje y otros componentes han sido especialmente procesados, haciéndolos más resistentes al agua. Después de una serie de medidas de mejora, la vida mecánica de este ZN65A-40.5/T2000-31.5 interruptor automático de vacío alcanza las 120,000 veces. Este es a iniciativa nacional y rellena los huecos sobre la durabilidad que tienen los interruptores automáticos en nuestro país.

Condiciones del Entorno
1. Altitud: ≤1,000m
2. Temperatura Ambiente: -15℃~+40℃
3. Humedad relativa: Media diaria≤95%, media mensual≤90%
4. Intensidad sísmica: <8 grados
5. El producto debería utilizarse en lugares sin riesgo de fuego o explosión, sin gas corrosivo, y sin fuertes temblores.

Parámetros Técnicos

Ítem Valor
Tensión Nominal kV 40.5
Tensión Soportada de impulsos tipo rayo (Máxima) kV 185
Tensión Alterna Soportada 1min kV 95
Frecuencia Nominal Hz 50
Corriente Nominal A 2000
Corriente de corte nominal de cortocircuitos kA 31.5
Corriente Nominal Soportada a Corto Periodo kA 31.5
Máxima Corriente Nominal Soportada kA 80
Duración de Cortocircuito Nominal s 4
Tiempo de corte Nominal de Cortocircuito ms ≤90
Corriente de Cierre de Cortocircuito Nominal kA 80
Secuencia de operación Nominal Abrir-0.3s-Cerrado Abierto-180s-Cerrado Abierto
Tiempo de Cierre ms 50~80
Tiempo de Apertura ms 40~85
Número de veces de cortes de cortocircuitos de corriente nominal 20
Vida mecánica (Veces) 120,000
Corriente de corte Nominal de la batería de condensadores A 630
Potencia Nominal del motor de almacenamiento de energía W 275
Tensión Nominal del motor de almacenamiento de energía V 220, 110
Tiempo de Almacenamiento de Energía s ≤15
Tensión Nominal de Cierre y Apertura Electromagnética V 220, 110
Tensión Nominal Sin liberación de tensión excesiva V 220, 110
Corriente Nominal sin Liberación de corriente excesiva A 5
Corriente Nominal del Interruptor auxiliar A AC 10 DC 5

BBE es un fabricante y proveedor experimentado de interruptores automáticos de vacío en China. A parte de interruptores automáticos de vacío para interiores, también ofrecemos interruptores automáticos de alta tensión, aparamentas con cubierta metálica extraíble, contactor de vacío de alta tensión y más.
