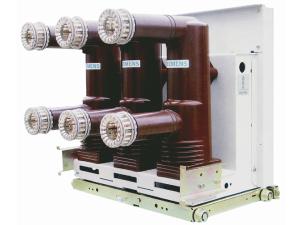

El interruptor automático de vacío ZN65A-EP es un producto polar con los polos sólidamente sellados desarrollado en base al producto ZN65A. Se utiliza la resina epoxidica para encapsular el vacío del tubo, conducir el bucle primario, dar soporte como aislante y juntar o eliminar placas de partición, de esta manera se mejora la resistencia a la suciedad y a colisiones mecánicas.

Este interruptor automático de vacío adopta un tipo de almacenamiento integrado con energía elástica y mecanismo de operación, el cual puede ser eléctricamente operado por AC, DC o manualmente. Se presenta con una estructura simple, fácil de operar, larga vida, sin o con poco mantenimiento, etc. Es adecuado para ser usado como interruptor de control y protección para sistemas eléctricos AC de triple fase con tensión nominal de 12KV y frecuencia nominal de 50Hz en subestaciones, plantas de energía, empresas mineras, y otros casos.

Condiciones de entorno de uso
1. Altitud: ≤2,000m
2. Temperatura Ambiente: -25℃~+40℃
3. Humedad relativa: Media diaria≤95%, media mensual≤90%
4. El lugar de uso debe ser sin fuegos o peligro de explosión, gas corrosivo, o fuertes temblores.

Parámetros Técnicos

No. Ítem Unidad Valor
1 Tensión Nominal KV 12
2 Frecuencia Nominal Hz 50
3 Tensión Soportada de impulsos tipo rayo (Máxima) KV 75 (85 para corte 40KA)
4 Tensión Alterna Soportada 1min KV 42 (48 para corte 40KA)
5 Corriente Nominal A 630 1250 1250 1600 2000 2500 3150
6 Corriente de corte nominal de cortocircuitos KA 31.5 40
7 Corriente de Cierre de Cortocircuito Nominal KA 80 100
8 Máxima Corriente Nominal Soportada KA 80 100
9 Corriente Nominal Soportada a Corto Periodo KA 31.5 40
10 Duración de Cortocircuito Nominal s 4
11 Secuencia de operación Nominal
Abrir -0.3s- Cerrado Abierto -180s- Cerrado Abierto
12 Número de veces de cortes de cortocircuitos de corriente nominal Veces 50
13 Tensión Nominal del Cierre y Apertura Electromagnética V DC 110, 220
14 Corriente del Cierre y Apertura de la bobina Electromagnética A 1.9, 1.1
15 Tensión Nominal del motor de almacenamiento de energía V AC/DC 110/220
16 Potencia Nominal del motor de almacenamiento de energía W 200
17 Tiempo de Almacenamiento de Energía s ≤ 15
18 Liberación de corriente excesiva A 5
19 Vida mecánica Veces 30000(20,000 para 40KA)
20 Corriente Nominal de Corte de la batería de condensadores A 630
21 Corriente de corte Nominal Cargando el cable A 25

Como fabricante y proveedor chino de interruptores automáticos de vacío, Nuestra compañía ofrece un gran abanico de productos como interruptor automático encajonado en plástico moldeado, aparamenta de baja tensión extraíble, contactor de vacío de alta tensión y más.
