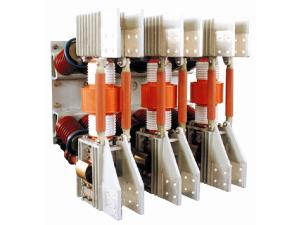

Basados en que el statu quo de interruptores automáticos de gran capacidad de carga y protección de generador de salida, no puede cumplir las demandas de la industria de potencia nacional y las empresas de gran tamaño, nuestra compañía desarrolla este interruptor automático de vacío para proteger el generador ZN65A-12/T4000-63 aprendiendo de la tecnología German Siemens's 3AF (modelo nacional ZN12). Este producto tiene una gran corriente nominal (4,000A) y una alta capacidad de corte (63KA).
Características
1. Es adecuado para sistemas eléctricos AC de triple fase con tensión nominal de 12KV y frecuencia nominal de 50Hz. Su rendimiento técnico es líder a nivel nacional y le ha hecho alcanzar los niveles más avanzados a nivel internacional.
2. Aprobó la evaluación del Ministro Nacional de maquinaria y el Ministro de Potencia Eléctrica en Agosto de 1998.
3. Puede ser equipado con cámara de extinción de arco de German Siemens Company o la nacional 777 Factory.
4. El tipo de almacenamiento con energía elástica y mecanismo de operación diseñado integralmente con el cuerpo del interruptor puede ser operado manualmente o eléctricamente (AC o DC).
5. Con un avanzado y razonable diseño, este producto tiene una gran habilidad de corte, funciones de operación completa, no peligro de explosión, larga vida mecánica y otras características. Es adecuado para trabajar como dispositivo de control y protección en subestaciones, plantas de energía, así como empresas mineras e industriales. Es especialmente adecuado para cortar cargas importantes y para casos que requieren operaciones frecuentes.
6. Este dispositivo interruptor tiene un excelente rendimiento de aislamiento. Cumple completamente los requisitos de aplicación en áreas interiores con condiciones de suciedad de grado II.
7. Nuestro producto cumple con el Standard del interruptor automático de alta tensión GB1984 AC.
Condiciones del Entorno
1. Altitud: <2,000m
2. Temperatura Ambiente: -15℃~+40℃ (-40℃)
3. Humedad relativa: Media diaria≤95%, media mensual≤90%
4. Intensidad sísmica: <8 grados
5. El producto debería utilizarse en sitios sin peligro de incendio o peligro de explosión, gas corrosivo, o fuertes temblores.
Nota: Si los clientes quieren utilizar el producto por debajo de los -40℃, deberían mencionarlo al pedir.
Parámetros Técnicos
| Ítem | Unidad | Valor | ||
| Tensión Nominal | kV | 12 | ||
| Corriente Nominal | A | 4000 | ||
| Corriente de corte nominal de cortocircuitos | kA | 50 | 63 | |
| Máxima Corriente Nominal Soportada | kA | 125 | 160 | |
| Corriente Nominal Soportada a Corto Periodo | kA | 50 | 63 | |
| Corriente de Cierre de Cortocircuito Nominal (Máximo valor) | kA | 125 | 160 | |
| Duración Nominal Cortocircuito | s | 3 | ||
| Número de Veces de corte de Corriente Nominal en un Cortocircuito | Veces | 8, 20 | ||
| Secuencia Operacional Nominal | |
Abrir-180s-Cerrado Abierto- 180s -Cerrado Abierto | ||
| Frecuencia Nominal | Hz | 50 | ||
| Tensión Soportada de impulsos tipo rayo (Máximo valor) | De fase a fase, fase a tierra | kV | 75 | |
| Corte de vacío | kV | 85 | ||
| Tensión Alterna Soportada 1min | De fase a fase, fase a tierra | kV | 42 | |
| Corte de vacío | kV | 48 | ||
| Tiempo de Cierre | ms | 45-75 | ||
| Tiempo de Apertura | ms | 30-60 | ||
| Tiempo de corte | ms | 50-80 | ||
| Vida mecánica | Veces | 10000 | ||
| Potencia Nominal de Motor de almacenamiento de energía | W | 275 | ||
| Tensión Nominal de Motor de almacenamiento de energía | V | ~110 220 AC DC | ||
| Tiempo de Almacenamiento de Energía | s | ≤ 15 | ||
| Tensión Nominal de Apertura y Cierre Magnético | V | DC 110, 220 | ||
| Corriente Nominal de Apertura y Cierre Magnético | A | 1.91 0.89 | ||
| Tensión Nominal de Sin liberación de tensión | V | ~110 220 AC DC | ||
| Corriente Nominal de liberación de corriente excesiva | A | 5 | ||
| Corriente Nominal de Interruptor auxiliar | A | AC10 DC5 | ||
Nuestra compañía es un fabricante y proveedor especialista de interruptores automáticos de vacío en China. Ofrecemos un gran abanico de productos como interruptores automáticos de vacío para exteriores, aparamentas con cubierta metálica y aislamiento de gas, aparamentas con cubierta metálica extraíble y más.
