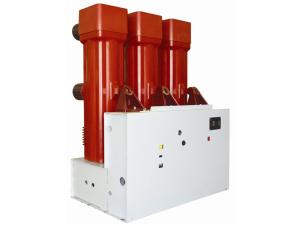

El interruptor automático de vacío ZN85B-40.5/T1600/2000/31.5 es nuestro producto más novedoso, desarrollado en base a tecnología avanzada del sector nacional y extranjero. Es un dispositivo interruptor de alta tensión para interiores con voltaje nominal de 40.5KV y frecuencia nominal de 50Hz. Con rendimiento superior, puede ser operado con frecuencia dentro del rango de corriente nominal. La corriente del cortocircuito puede ser cortada repetidamente. Este producto es adecuado para trabajar como dispositivo de control y protección en subestaciones, plantas de energía, así como empresas mineras e industriales. Es especialmente adecuado a para cortar cargas importantes y para casos que requieren operaciones frecuentes.
Nuestro producto adopta un compuesto de aislamiento de aire y materiales orgánicos. Instalado dentro de un cilindro aislante independiente de triple fase, el interruptor de vacío está libre de influencias externas y peligros mecánicos. El mecanismo de operación adopta una disposición general y un diseño modular (función de cerrado función de apertura, función de transmisión, etc.), el cual tiene una estructura simple y compacta. El mecanismo de transmisión especial se utiliza para controlar el interruptor de vacío, creando una respuesta dinámica característica del mecanismo de operación y un interruptor de ruptura más igualado. Este puede reducir la potencia de cierre, incrementar la velocidad de cierre, reducir las zonas de contacto con quemaduras y mejorar el rendimiento de corte. Nuestro interruptor automático de vacío se caracteriza por su funcionamiento estable, escaso temblor y su alto rendimiento.
Entorno de uso
1. Altitud: ≤1,000m
2. Temperatura Ambiente: -15℃~+40℃
3. Humedad relativa: Media diaria≤95%, media mensual≤90%
4. Presión de vapor de agua: Media diaria≤2.2kPa, media mensual≤1.8kPa
5. Intensidad sísmica: <8 grados
6. El aire ambiental no debe estar muy contaminado por suciedad, humo, corrosión, gas inflamable, vapor o niebla salina.
Parámetros Técnicos
Ítem | Unidad | Valor | |||
Tensión Nominal | KV | 40.5 | |||
Corriente Nominal | A | 1600 2000 | |||
Nivel de Aislamiento Nominal | |
|
Potencia frecuencia | Impulso | |
Corte | KV | 95 | 185 | ||
De fase a fase | KV | 95 | 185 | ||
De fase a tierra | KV | 95 | 185 | ||
Bucle Auxiliar | KV | 2 | |
||
Frecuencia Nominal | Hz | 50 | |||
Corriente de corte nominal de cortocircuitos | KA | 31.5 | |||
Máxima Corriente Nominal Soportada | KA | 80 | |||
Corriente Nominal Soportada a Corto Periodo | KA | 31.5 | |||
Corriente de Cierre de Cortocircuito Nominal | KA | 80 | |||
Duración de Cortocircuito Nominal | s | 4 | |||
Número de veces de cortes de cortocircuitos de corriente nominal | Veces | 20 | |||
Número de veces ruptura de carga nominal en el cable | Veces | 50 | |||
Secuencia de operación Nominal | O-0.3s-CO-180s-CO | ||||
Vida mecánica | Veces | 10,000 | |||
Tiempo de Cierre | ms | 45-75 (58±8) | |||
Tiempo de Apertura | ms | 35-75 (43±5) | |||
Potencia Nominal del motor de almacenamiento de energía | W | 200 | |||
Tiempo de Almacenamiento de Energía | s | ≤10 | |||
Tensión Nominal de Operación | Cerrando Bucle | V | DC 220/110 | ||
Abriendo Bucle | V | DC 220/110 | |||
Motor de Almacenamiento de Energía | V | DC/AC 220 | |||
Corriente del bucle secundario | Cerrando Bucle | A | 0.89/1.91 | ||
Abriendo Bucle | A | 0.89/1.91 | |||
Interruptor auxiliar | A | AC 10 DC 5 |
Nota: 1. El tiempo de cierre y tiempo de apertura están calculadas con las tensiones más altas y bajas respectivamente. El valor dentro del soporte está por debajo de la tensión nominal.
2. Por favor, refiérase al Certificado de aprobación para cumplir con los parámetros técnicos.
Como fabricante y proveedor experimentado de interruptores automáticos de vacío en China, BBE también ofrece aparamentas de baja tensión con compartimiento fijos, contactor de vacío de alta tensión, interruptores automáticos de vacío para protección del generador, aparamentas extraíbles con cubierta metálica, y muchos más.
