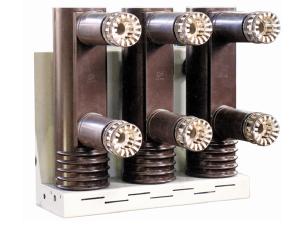

Interruptor automático de vacío ZN63A-12

Inicio » Productos » Interruptor automático de vacío para interiores » Interruptor automático de vacío ZN63A-12
inquiry form

El interruptor automático de vacío ZN63A-12 es un dispositivo interruptor de interior de alta tensión con voltaje nominal de 12KV AC y frecuencia nominal de 50Hz. Es adecuado para trabajar como dispositivo de control y protección en subestaciones, plantas de energía, así como empresas mineras e industriales. Es especialmente adecuado a para cortar cargas importantes y para casos que requieren operaciones frecuentes.

Este producto adopta un tipo de almacenamiento integrado con energía elástica y mecanismo de operación, el cual puede ser eléctricamente operado por AC, DC o manualmente. Se presenta con una estructura simple, fácil de operar, larga vida, sin o con poco mantenimiento, etc. Nuestro producto adopta un compuesto de aislamiento de aire y materiales orgánicos. Instalado dentro de un cilindro aislante independiente de triple fase, el interruptor de vacío está libre de influencias externas y peligros mecánicos.

Condiciones del Entorno de Uso

Temperatura Ambiente Límite Superior: +4 0 ℃
Límite Inferior: -25 ℃
Humedad Ambiental Media diaria Humedad relativa ≤ 95%
Humedad Media Relativa Mensual ≤ 90%
Media diaria de presión de vapor saturada ≤ 2.2 × 103MPa
Media mensual de presión de vapor saturada ≤ 1.8 × 103MPa
Altitud ≤1000m
Intensidad sísmica ≤8 grados
Lugar de Uso Sin riesgo de fuego o explosión, sin corrosión química ni fuertes temblores

1. Principales Parámetros Técnicos

No. Ítem Unidad 630-25 1250-31.5 2500-31.5 3150-40 4000-40 4000-50
1 Tensión Nominal KV 12
2 Tensión Nominal Impulso Soportada (Máxima) KV 75
3 Tensión Nominal Soportada a corto período (1min) KV 42
4 Frecuencia Nominal HZ 50
5 Corriente Nominal A 630 1250 2500 3150 4000 4000
6 Corriente de corte nominal de cortocircuitos KA 25 31.5 31.5 40 40 50
7 Corriente de Cierre de Cortocircuito Nominal KA 63 80 80 100 100 125
8 Máxima Corriente Nominal Soportada KA 63 80 80 100 100 125
9 Corriente Nominal Soportada a Corto Periodo KA 25 31.5 31.5 40 40 50
10 Secuencia de operación Nominal
O-0.3s-CO-180s-CO O-180s -CO-180s-CO
11 Número de veces de cortes de cortocircuitos de corriente nominal Veces 50 50 50 20 30 20
12 Número de veces de cortes de corriente nominal Veces 20000 10000
13 Corriente Nominal de corte único o corte seguido de la Batería de Condensadores A 630/400
14 Vida mecánica Veces 20000 10000
15 Potencia del motor de almacenamiento de energía W 70
16 Tiempo de Almacenamiento de Energía s ≤ 10
17 Tensión del motor de almacenamiento de energía V AC/DC, 220/110
18 Duración de Cortocircuito Nominal s 4

Nota: cuando la corriente nominal alcanza los 4,000A, se requiere de un ventilador extra.

2. Requerimientos Técnicos

No. Ítem Unidad 630-25 1250-31.5 2500-31.5 3150-40 4000-40 4000-50
1 Recorrido de contacto mm 11±1
2 Limitación del recorrido de contacto mm 3.5±0.5
3 Distancia del Centro de Fase mm 210±0.5 210±0.5 275±0.5 275±0.5 275±0.5 275±0.5
4 No sincronización del Cierre y apertura de Triple fases ms ≤ 2
5 Tiempo del rebote al cierre de contacto ms ≤2 ≤2 ≤2 ≤3 ≤2 ≤2
6 Tiempo de Apertura ms 20~60
7 Tiempo de Cierre ms 35~100 35~100 35~100 30~70 30~70 30~70
8 Media Velocidad de Apertura m/s 0.8~1.3
9 Media Velocidad de Cierre m/s 0.5~0.9
10 Resistencia conductiva del bucle de cada fase µ Ω ≤50 ≤45 ≤25 ≤25 ≤25 ≤25

Somos un fabricante y proveedor especialista de interruptores automáticos de vacío en China. Proporcionamos varios tipos de productos como contactor de vacío de alta tensión, aparamentas de cubierta metálica y aislamiento de gas, caja de distribución de baja tensión, e interruptores automáticos de aire.
