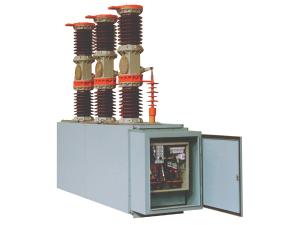

El Interruptor automático de vacío Exterior (Transformador de Corriente integrado) ZW18A-40.5/T1250-2500/25-31.5 es un producto de alta tensión AC con triple fase a 50Hz. Es adecuado para trabajar como dispositivo de control y protección en subestaciones, plantas de energía, así como empresas mineras e industriales. Es especialmente adecuado para cortar cargas importantes y para casos que requieren operaciones frecuentes.
Características del disyuntor de vacío para exteriores
1. Este producto se compone de interruptores de vacío, transformador de corriente, transmisión y mecanismo de acción por resorte.
2. El aislante externo está rellenado con grasa para vacío para facilitar su inspección y mantenimiento.
3. Intensidad asignada máxima: 2.500A; poder de corte de cortocircuitos asignado: 31,5kA; poder de cierre asignado: 80kA.
4. Capacidad de corte de cortocircuitos asignada: 30 veces.
5. Vida útil de la máquina: 10.000 veces.
Entorno de uso
1. Altitud: ≤2,000m
2. Temperatura Ambiente: -40℃~+40℃
3. Presión del Viento: ≤ 700Pa (Velocidad del viento ≤34m/s)
4. Intensidad sísmica: ≤8 grados
5. Grados de Contaminación del aire: Grado IV
Nota: Productos aplicables a lugares con mayor altitud de 2,000m también están disponibles, pero los clientes deberán mencionarlo en el pedido.
Parámetros Técnicos
| Ítem | Unidad | Valor | ||
| Tensión Nominal | kV | 40.5 | ||
| Frecuencia Nominal | Hz | 50 | ||
| Nivel de Aislamiento Nominal | Tensión Alterna Soportada 1min (De fase a tierra aislamiento externo) | kV | 95 | |
| 80 | ||||
| Tensión Soportada de impulsos tipo rayo (Máximo valor) | 185 | |||
| Corriente Nominal | A | 1250 | 1600 | |
| Corriente de corte nominal de cortocircuitos | kA | 25 | 31.5 | |
| Secuencia de operación Nominal | O-0.3s-CO-180s-CO | |||
| Número de veces de cortes de cortocircuitos de corriente nominal | Veces | 20 | ||
| Corriente de Cierre de Cortocircuito Nominal (Máximo valor) | kA | 63 | 80 | |
| Máxima Corriente Nominal Soportada | kA | 63 | 80 | |
| Corriente Nominal Soportada a Corto Periodo | kA | 25 | 31.5 | |
| Duración de Cortocircuito Nominal | s | 4 | ||
| Vida mecánica | Veces | 10000 | ||
| Tensión de Operación Nominal | V | AC, DC 220V/110V | ||
| Corriente Nominal Operativa Cerrar, Abrir |
A | 5, 2.5 | ||
| Grosor de uso admisible del contacto en movimiento y del contacto fijo | mm | 3 | ||
| Peso | kg | Unos 1200 | ||
Somos un fabricante y proveedor especialista de interruptores automáticos de vacío para exteriores (transformador de corriente incorporado) en China. También ofrecemos Interruptor automático de baja tensión con marco estructurado, interruptores automáticos de aire, aparamentas con cubierta metálica extraíble y más.
