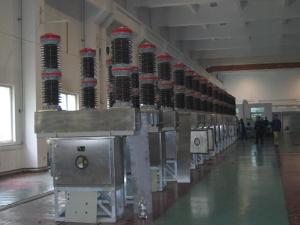

El interruptor automático de vacío exterior con fase única y doble polo ZW2-27.5(55)/T1250-2500/25-31.5 ha sido desarrollado en base a la tecnología 3AF tecnología introducida por German Siemens en 1983. Su corriente nominal máxima es 2,500A y la corriente de corte de cortocircuito alcanza 32.5KA. Su vida mecánica es superior a 10,000 veces.
Este producto ha sido el primer interruptor automático de vacío exterior con fase única y doble polo dedicado fabricado a nivel nacional para ferrocarriles. Reemplaza al producto importado de Japan Meidensha. El producto fue puesto en marcha en la fuente de alimentación del segmento de Horma de Taiyuan Railway Bureau en 1993. Hasta ahora, ha sido ampliamente utilizado en muchos proyectos de electrificación de ferrocarriles, incluyendo Houma-Yueshan errocarril, Datong–Qinhuangdao Railway, Lanzhou-Xinjiang Railway, Qianan-Caofeidian Railway, Sanxin Railway, Shuohuang Railway, Zhundong Railway, y otras líneas troncales de transporte de carbón. Nuestros productos han cubierto Beijing Railway Bureau, Taiyuan Railway Bureau, Hohhot Railway Bureau, y Urumqi Railway Bureau.
Parámetros Técnicos
| Ítem | Unidad | Valor | ||
| Tensión Nominal | kV | 27.5 | ||
| Máxima Tensión | kV | 31.5 | ||
| Nivel de Aislamiento Nominal | Tensión Nominal soportada de impulso tipo rayo | Entre contactos abiertos | kV | 185 |
| De fase a tierra | 185 | |||
| Tensión Alterna Nominal Soportada | Entre contactos abiertos | 80 | ||
| De fase a tierra | 80 | |||
| Frecuencia Nominal | Hz | 50 | ||
| Corriente Nominal | A | 1600 | ||
| Corriente de corte nominal de cortocircuitos | kA | 25～31.5 | ||
| Corriente de Cierre de Cortocircuito Nominal (Máxima) | kA | 80 | ||
| Corriente Termal Estable 3s | kA | 25～31.5 | ||
| Secuencia de operación Nominal | |
O-0.3s-CO-180s-CO | ||
| Número de veces de cortes de cortocircuitos de corriente nominal | Veces | 20 | ||
| Tensión Nominal del Apertura y Cierre de bobinas | V | DC 220 110 | ||
| Corriente Nominal del Apertura y Cierre de bobinas | A | DC 0.91 1.9 | ||
| Potencia del motor de almacenamiento de energía | W | 275 | ||
| Tensión del motor de almacenamiento de energía | V | ∽220 110 | ||
| Tiempo de Almacenamiento de Energía (Máximo) | s | 15 | ||
| Corriente Nominal del Interruptor auxiliar | A | AC10 DC5 | ||
| Número de veces de cortes de corriente nominal trabajando | Veces | 10000 | ||
| Vida mecánica | Veces | 10000 | ||
BBE es un fabricante y proveedor experimentado de interruptores automáticos de vacío de doble polo y única fase para exteriores en China. Además de equipamiento especial para ferrocarriles, también ofrecemos contactor de vacío de alta tensión, aparamentas con aislamiento de gas (GIS), aparamentas con cubierta metálica extraíble y más.
